項目背景
某精細化工企業在其中間體輸送環節，需要在多條分支管路上安裝可獨立控制的切斷閥門。管路分布在狹長走廊兩側，空間有限，且涉及從DN15到DN50的多個通徑規格。介質為含有微量腐蝕性成分的有機溶劑，工作壓力最高達到4.0MPa?？蛻?hù)需要一種結構緊湊、通徑覆蓋范圍廣、且能耐受一定腐蝕性的閥門方案。
工況需求與技術挑戰
流體介質：有機溶劑（含微量腐蝕性成分），要求閥門材質具備良好的耐化學腐蝕性，避免介質污染或閥門腐蝕。
壓力范圍：1.6至4.0MPa。螺紋連接方式在高壓工況下對閥體強度和連接可靠性提出了較高要求。
溫度范圍：常溫至80℃，部分管路存在間歇性溫升。
通徑規格：DN15、DN20、DN25、DN32、DN40、DN50共六種規格，需要統一品牌和技術標準。
安裝空間：管路密集，法蘭球閥體積偏大無法安裝，需要緊湊型設計方案。
控制方式：中控室遠程開關控制，需要?dú)鈩?dòng)執行器配合電磁閥完成自動啟停。

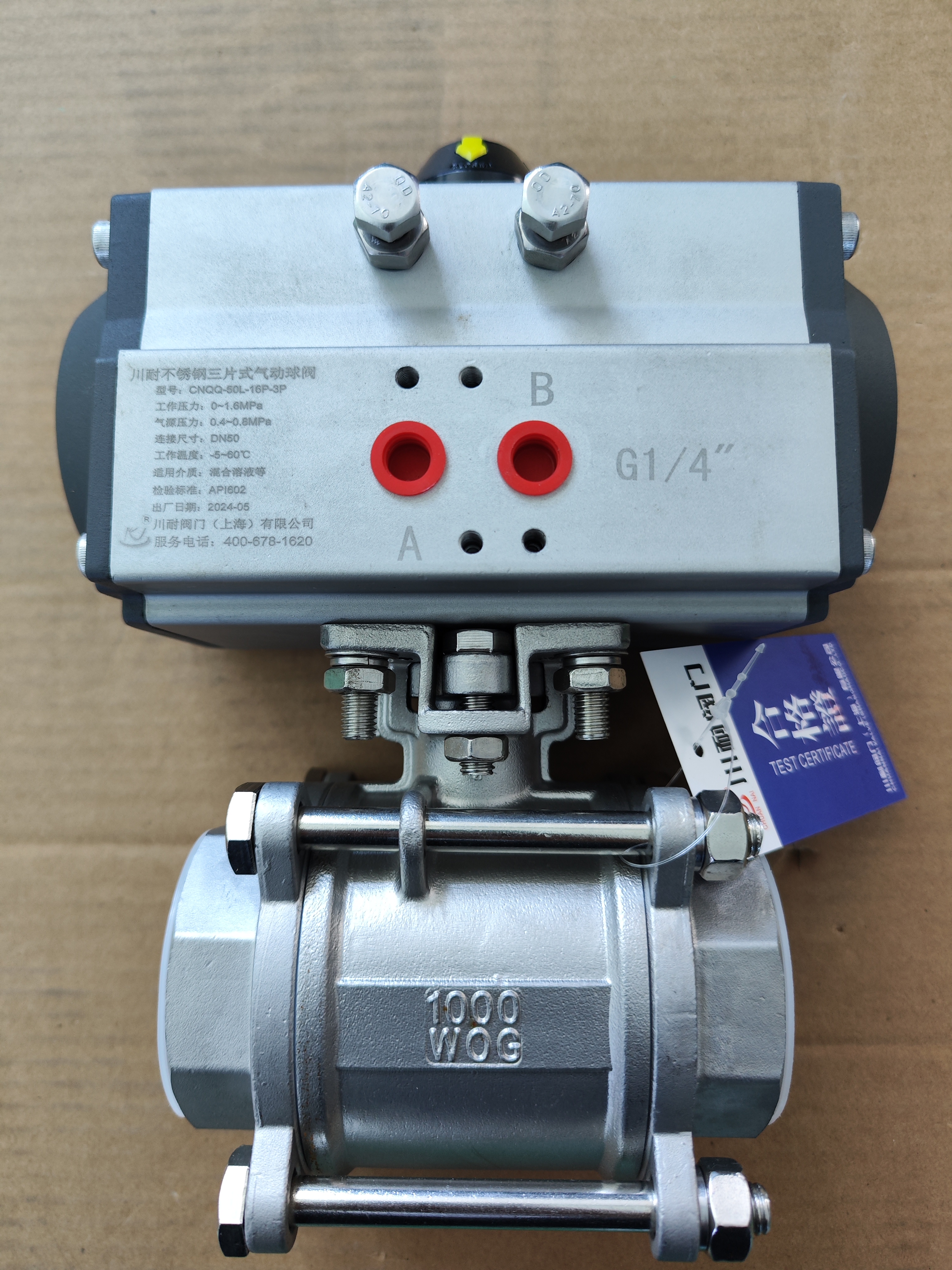

解決方案：川耐氣動螺紋球閥
閥體材質選型
閥體采用CF8M不銹鋼（對應ASTM A351）。該材料含鉬元素，對有機溶劑中的微量腐蝕成分具有良好的耐受性。螺紋連接端按照ANSI B1.20.1標準加工，錐管螺紋設計確保在高壓工況下連接緊密可靠。
通徑系列化覆蓋
川耐提供從DN15到DN50的全系列螺紋球閥，各通徑采用統一的扭矩設計標準，使不同規格閥門可匹配同一規格的執行器接口，簡化了備件管理。閥體采用兩片式結構，便于現場維護和密封件更換。
密封系統設計
閥座采用增強PTFE材料，在80℃工況下保持穩定的密封比壓。球體表面經精密拋光處理，與閥座形成均勻的接觸帶，實測泄漏率優于行業標準。對于高壓4.0MPa工況，閥桿配置雙重O型圈密封，確保動密封處無外漏。
執行機構配置
選用單作用彈簧復位氣動執行器，配裝五位三通電磁閥。單作用設計在氣源意外中斷時，彈簧力可將閥門自動復位至安全位置，滿足化工裝置的安全聯鎖要求。執行器與閥體采用ISO 5211標準接口連接，安裝快捷，無需定制支架。
客戶價值與應用效果
第一，緊湊安裝解決空間難題。螺紋連接加小口徑設計的組合，使閥門整體長度和高度較法蘭球閥減少約40%，在狹長管廊中順利安裝。
第二，全通徑覆蓋統一標準。六個規格的閥門均采用相同材質和密封體系，客戶無需針對不同通徑進行單獨技術評估，選型效率明顯提升。
第三，高壓工況連接可靠。在4.0MPa壓力測試中，所有螺紋連接點無可見泄漏，閥體承壓能力滿足設計要求。
第四，維護便利性提升。兩片式閥體結構使密封件的現場更換可在30分鐘內完成，降低了產線停機時間。
結語
此次川耐氣動螺紋球閥在某精細化工企業分支管路項目中的成功應用，驗證了螺紋球閥在小口徑、緊湊空間、中高壓工況下的工程適配能力。從DN15到DN50的系列化覆蓋，配合不銹鋼材質與增強PTFE密封，為復雜管路系統提供了一個靈活可靠的技術選項。
