川耐氣動三通球閥：LNG加氣站BOG回收一鍵切換
在“雙碳”目標推動下，LNG加氣站對降低損耗、提升安全的需求日益迫切。某高速公路服務區LNG加氣站通過引入川耐氣動三通球閥，實現了BOG回收管路的自動化控制，告別了傳統外置旁路管線的復雜模式。
改造前：管路冗余，操作繁重
該站原有BOG回收系統采用兩臺截止閥加外置旁通管的方式實現路徑切換，存在以下痛點：
| 痛點 | 具體表現 |
| 管路復雜 | 閥門及管件總數達12個，焊接點多，泄漏風險高 |
| 操作繁瑣 | 每2小時需人工手動切換，操作人員頻繁往返 |
| 響應滯后 | 手動操作無法匹配BOG生成速率，回收不及時 |
| 維護成本高 | 每季度全面檢漏，年維護費用超3萬元 |
更關鍵的是，當回收系統故障或儲罐壓力驟升時，操作人員需跑步前往閥門井切換放空路徑，存在安全隱患。
解決方案：一臺閥門，一鍵切換

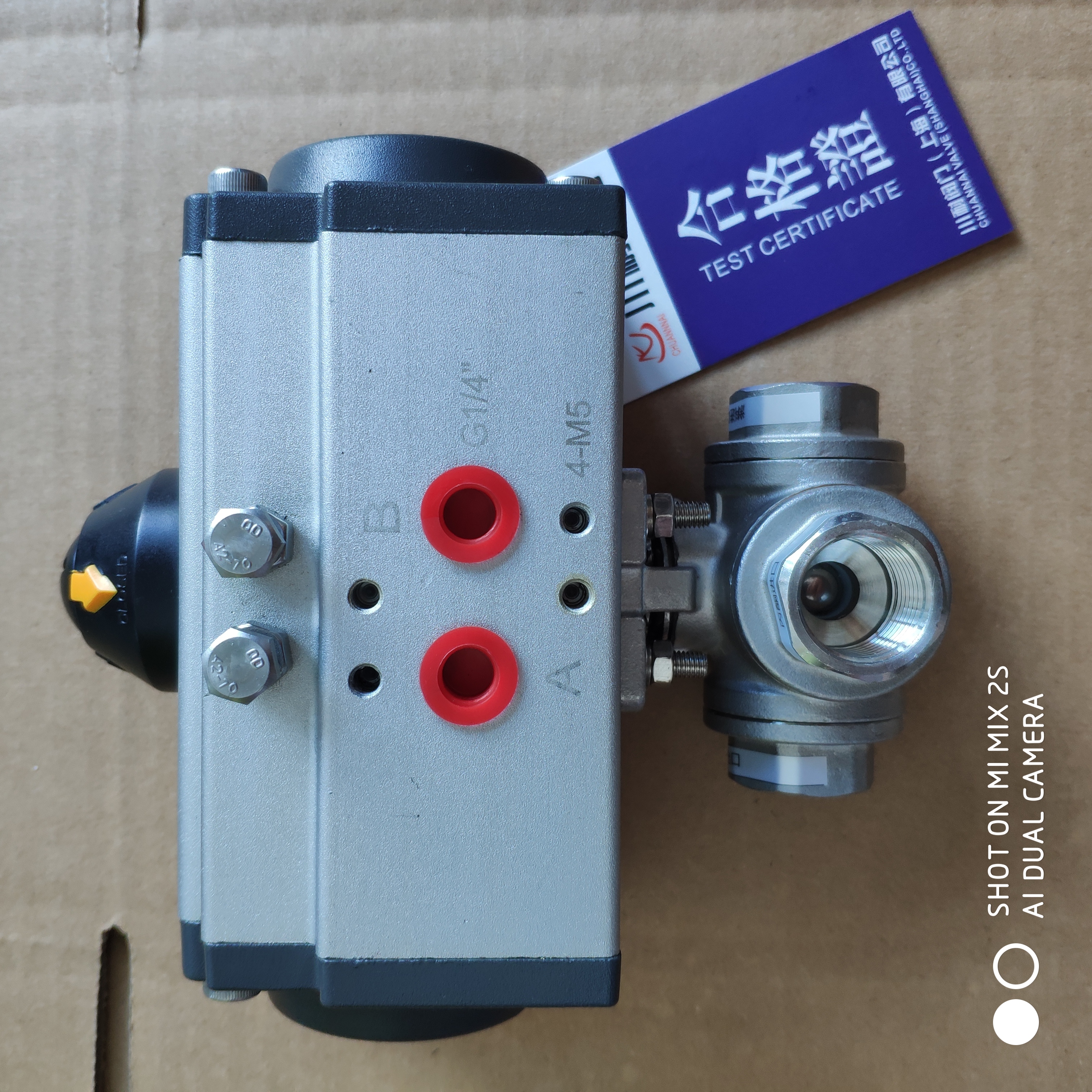

川耐閥門技術團隊提出以氣動三通球閥為核心的簡化方案。選用的川耐Q644F系列產品特性如下：
| 技術參數 | 配置 |
| 適用溫度 | -196℃~+80℃（經深冷處理） |
| 閥體材質 | 304不銹鋼 |
| 密封結構 | PTFE+金屬?gòu)?fù)合密封，零外漏 |
| 控制方式 | 雙作用氣動執行器+PLC遠程控制 |
| 切換時間 | ≤1秒 |
改造核心：用一臺三通球閥替代原有的兩臺截止閥加旁通管路?，F(xiàn)場施工僅用2天，加氣站停業時間控制在4小時內。
改造前后對比
| 對比項 | 改造前 | 改造后 | 改善幅度 |
| 閥門及管件數量 | 12個 | 4個 | 減少67% |
| 切換方式 | 手動，每2小時一次 | 遠程一鍵 | 人工清零 |
| 切換響應時間 | 約8分鐘（含人員到場） | ≤1秒 | 縮短99% |
| BOG回收及時率 | 73% | 96% | 提升23% |
| 季度檢漏工時 | 8人·小時 | 2人·小時 | 減少75% |
| 年維護費用 | 約3.2萬元 | 約0.5萬元 | 降低84% |
應用效果
系統投運三個月后，取得以下成效：
回收增益：每年多回收天然氣約2.8萬立方米，折合減少二氧化碳排放約56噸，為加氣站增加直接收益約8.5萬元
安全提升：操作人員不再需要頻繁往返閥門井，泄漏隱患點減少67%
運行可靠：川耐氣動三通球閥投運以來保持零故障運行
客戶評價
該加氣站運營負責人表示：“以前兩臺閥門加一堆管線，操作工跑來跑去還擔心漏氣?，F(xiàn)在川耐一個三通球閥全解決，中控室點一下就行。安全性提高了，人也輕松了。”
結語
從12個管件到1臺閥門，從人工跑腿到一鍵切換。川耐氣動三通球閥以更簡潔的管路設計、更快的響應速度，為L(zhǎng)NG加氣站BOG回收提供了高效可靠的解決方案。
