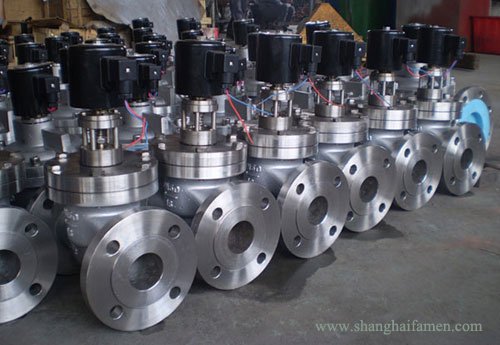

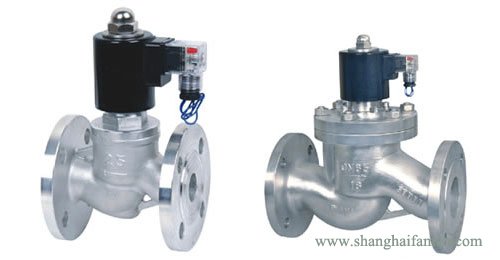

法蘭式不銹鋼電磁閥

發布時間：2009-04-08　瀏覽：次

法蘭式不銹鋼電磁閥技術標準：
公稱通徑　　DN15-250
原理結構　　分步直動式
閥體材質　　SS304、321、302（SS316批量可特制）
密封材料　　NBR、FKM、PTFE、紫銅
適用流體　　氣體、液體,蒸汽、真空、導熱油等
環境溫度　　-25℃～+60℃（防爆型-20℃～+50℃）
流體溫度　　C2:-20~90℃,C5: -25~220℃
流體粘度　　≤22mm2/S（50mm2/S以下可特制）
連接方式　　法蘭
安裝方式　　水平，線圈向上（禁止垂直安裝）
防護等級　　普通線圈IP54，防爆線圈IP65

法蘭連接不銹鋼電磁閥安裝說明
1.信號反饋裝置限于工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar
2.國家級防爆監督站檢驗合格
3.位置受限。S、X1、N同一臺閥只能選擇其中一種功能
4.法蘭式不銹鋼電磁閥手動裝置特點：直接打開主閥芯，無需壓差條件

法蘭連接不銹鋼電磁閥尺寸規格：

型號規格	通經(mm)	Kv值	最小壓差(bar)		最大壓差(bar)		特制常閉型工作壓力范圍(bar)
型號規格	通經(mm)	Kv值	標準型	X1/N	常閉型	常開型	特制常閉型工作壓力范圍(bar)
DN15	15	2.8	0	1	16	8	1~40
DN20	20	5.4	0	1	16	8	1~40
DN25	25	8.5	0	1	16	8	1~40
DN32	32	14	0	1	16	8	1~40
DN40	40	18	0	1	16	8	1~40
DN50	50	28	0	1	16	8	1~40
DN65	65	40	0.05		16	8	2~25
DN80	80	65	0.05		16	6	2~25
DN100	100	100	0.1		16	6	2~25
DN125	125	150	0.1		16	3	2~25
DN150	150	250	0.1		16	3	2~25
DN200	200	420	0.1		16	3	2~25
DN250	250	660	0.1		16	3	2~25

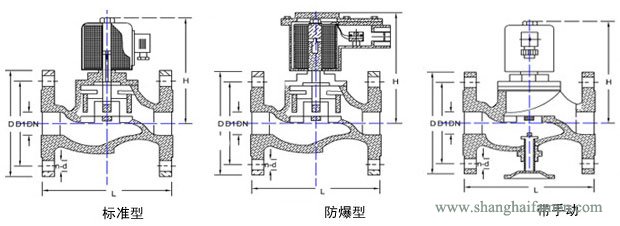

法蘭式不銹鋼電磁閥結構圖：
