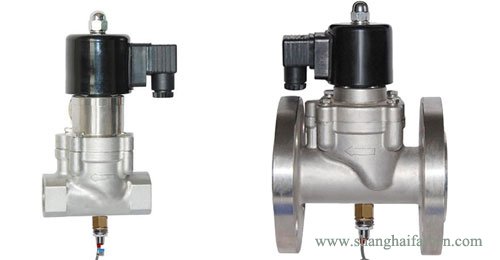

帶反饋電磁閥

發布時間：2008-08-05　瀏覽：次

帶反饋電磁閥可用于精確遠程自動化控制，根據反饋可以隨時判斷出電磁閥是否處于正常工作狀態，先導式帶反饋信號電磁閥通過在閥體上集成反饋器，可通過MSC、APL、PLC等系統自動化控制，在電磁閥的打開和關閉都會反饋給PLC等控制系統一個有源，進而可判斷出電磁閥的即時狀態，上海川耐專業生產的反饋電磁閥長期運用在遠程的自動化控制上。
帶反饋電磁閥適用于中性純凈氣體或液體，尤其是空氣、水、熱水、煤氣天燃氣、柴油等管路的控制系統；廣泛應用于礦山設備、切割設備、洗滌設備、機械制造、能源生物、醫療及環保水處理等行業中。

帶反饋電磁閥工作原理：

常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。

帶反饋電磁閥技術規格：
控制方式：常開、常閉、自保持式。
電源電壓: DC12～220V; AC24～380V。
閥體材質：鑄鋼、黃銅、鋁、四氟乙烯、不銹鋼。
適用介質：水、氣、油、腐蝕流體等。
壓力范圍：0～6.4MPa
溫度范圍：(-200、-50）～（+120、+200、+250）。
介質粘度：小于50C St(大于時需定制）。
防護性能：防塵、防水、防爆。根據工況選擇。
接線方式：接線座式；引線式；插頭式。
連接方式：法蘭、焊接、內螺紋（外螺紋和特殊接口可定做或加轉頭）。

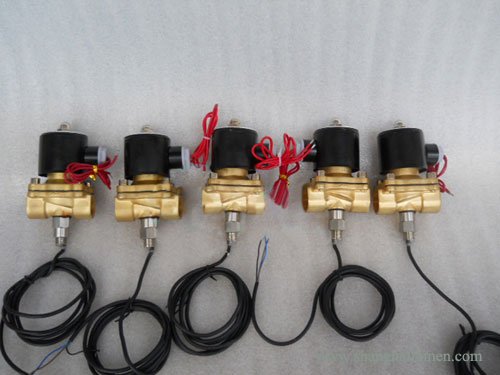

帶反饋信號電磁閥

防爆性能參數：
防爆標志   EXdⅡCT4 EXdⅡCT5 EXdⅡCT6
制造標準   GB3836.1-2000 GB3836.2-2000
出線接口   內螺紋 M20X1.5
環境溫度   -40~+500°C電源電壓   AC220V 、 DC24V( 其它可做特殊訂貨 )
使用場合   通用要求防爆環境，周圍環境種類分為 I 類和 IIA 、 IIB 、 IIC 類天然氣、煤氣、液化氣等氣體或其它流體。

帶反饋先導式電磁閥選型規范：

　　1. 電磁閥選用主要控制參數為通徑、設計公稱壓力、介質允許溫度范圍、接口尺寸等。
　　2. 電磁閥是用電磁鐵推動閥門的開啟與關閉，通常用于口徑在40mm以下的兩位式控制中，尤其多用于接通、切斷或轉換氣路、液路等。

帶反饋電磁閥的安裝：
1、電磁閥如出口壓力大于進口壓力，閥將反向導通，此時應安裝止回閥。
2、介質中有雜質，請安裝過濾網30-100目/寸。
3、電磁閥應水平安裝。

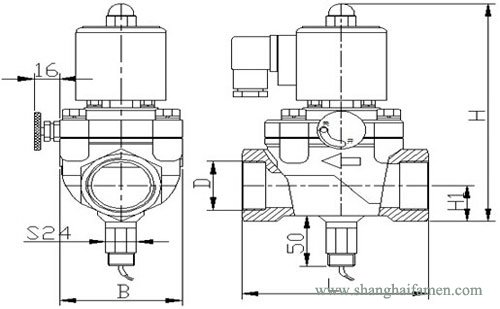

帶反饋電磁閥結構圖
