脈沖電磁閥

發布時間：2009-06-16　瀏覽：次

脈沖電磁閥是按脈沖控制儀信號控制閥體卸荷孔的開啟和關閉，實現噴吹，控制系統在設置時間發出脈沖控制信號，脈沖電磁閥開啟一瞬間產生強大沖擊氣流，實現強有力的瞬間噴吹。袋式淹沒式電磁脈沖閥在安裝規范，使用正確，維護得當的條件下壽命3-5年，可根據實際工況要求制做各種高溫脈沖閥，防腐脈沖閥(如防鹽酸，強堿)以及各種防爆電磁脈沖閥。

電磁脈沖閥規格要求：
1、脈沖電磁閥的工作壓力為0.1MPa～0.7MPa，介質為經過除油、除水處理的空氣。
2、在產品標稱氣源壓力狀態下，電磁閥的工作電壓為額定電壓的85%時，脈沖電磁閥的開啟響應時間應小于0.03s。
3、工作氣源壓力為0.1MPa時，即可使脈沖閥關閉。
4、產品應能承受0.8MPa的氣源壓力。
5、在規定的環境條件下，電磁線圈對外殼的絕緣電阻應大于1MΩ。
6、在室溫為 5度～35度，相對濕度不超過85%的條件下，電磁線圈對外殼能承受50Hz、250V的電壓，歷時1min無擊穿現象。
7、脈沖電磁閥在承受頻率為20Hz、全幅值為2mm、歷時30min的振動后應能正常工作。
8、在正常使用條件下，膜片累計使用壽命應大于80萬次。
9、脈沖閥的外表無明顯涂層剝落、劃痕、毛刺等損傷。

脈沖電磁閥尺寸：

型號規格	公稱通徑		膜片數	進氣口尺寸	出氣口連接形式	重量
型號規格	公制	英制	膜片數	進氣口尺寸	出氣口連接形式	重量
Z-20	ф20	3/4"	1	G3/4"	G3/4"	0.65
20L-B	ф20	3/4"	1	G3/4"	ф27	0.75
Z-25	ф25	1"	1	G1"	G1"	0.80
Z-40S	ф40	1 1 /2"	2	G1 1 /2"	G1 1 /2"	1.40
Z-50S	ф50	2"	2	G2"	G2"	2.40
Z-62S	ф62	2 1 /2"	2	G2 1 /2"	G2 1 /2"	3.50
Z-76S	ф76	3"	2	G3"	G3"	4.30
Z-102S	ф102	4"	2	G4"	G4"	7.30

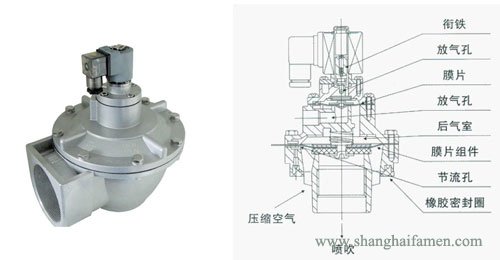

電磁脈沖閥結構：
脈沖電磁閥結構
