排水用電磁閥

發布時間：2009-05-13　瀏覽：次

排水用電磁閥規格標準，型號齊全，排水用電磁閥采用先導式結構，性能穩定，密封可靠，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，排水用電磁閥可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。

常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥桿由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

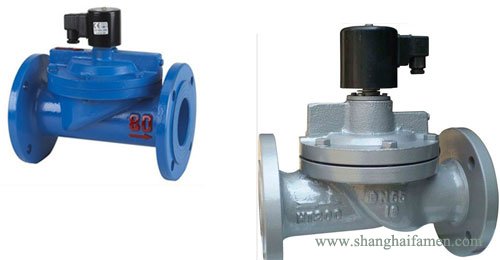

排水電磁閥

排水用電磁閥規格標準：
公稱通徑   DN40-300
原理結構   先導式
密封材料   NBR
閥體材質   鑄鐵、WCB
環境溫度   -10℃～+60℃
流體溫度   C1組:-5℃～＋80℃
適用流體   氣體、液體等中性介質
連接方式   法蘭式
流體粘度   ≤22mm2/S（50mm2/S以下可特制）
安裝方式   閥體水平，線圈向上（其它方式可定制）
防護等級   普通型IP54，防爆型IP65

排水用電磁閥防爆規范：
代號       功能名稱   功能說明
K         常開型     通電閥關，斷電閥開
E         防爆型     防爆等級：Ex dⅡBT4

電磁閥接線標準：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率通徑≤100mm,30W;通徑≥125mm,50W
電壓公差 ±10%
電氣連接普通型：標準接線盒
防爆型：M20*1.5，內置接線盒

電磁閥尺寸參數：

型號規格	通徑[mm]	Kv值	工作壓力［bar］	外形尺寸[mm]
型號規格	通徑[mm]	Kv值	工作壓力［bar］	L	H	D1	n-d
DN40F	40	21	0.3~8	165	196	Φ110	4-Φ17
DN50F	50	30	0.3~8	195	200	Φ125	4-Φ17
DN65F	65	52.5	0.3~8	256	280	Φ145	4-Φ18
DN80F	80	81.7	0.3~8	277	287	Φ160	4-Φ18
DN100F	100	128.4	0.3~8	350	330	Φ180	8-Φ18
DN125F	125	221.7	0.3~8	425	437	Φ210	8-Φ18
DN150F	150	291.7	0.3~8	455	460	Φ240	8-Φ22
DN200F	200	513.5	0.3~8	560	547	Φ295	8-Φ22
DN250F	250	680.5	0.3~8	730	580	Φ350	12-Φ22
DN300F	300	950.7	0.3~8	850	620	Φ400	12-Φ22

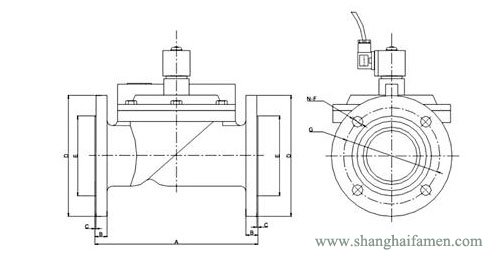

排水用電磁閥結構：
排水電磁閥結構
