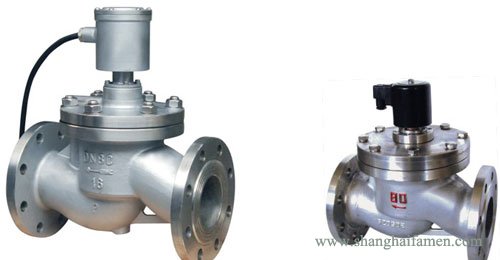

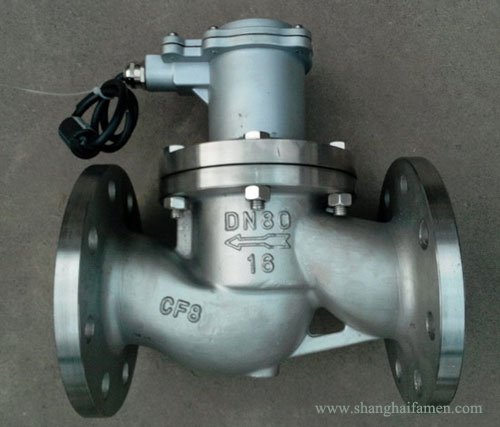

先導式防爆電磁閥

發布時間：2008-06-10　瀏覽：次

先導式防爆電磁閥采用二次開閥結構，當先導式防爆電磁閥的電磁線圈通電后即瞬間產生磁場，在電磁力的作用下，動鐵芯吸合，副閥開啟，此時先導式防爆電磁閥主閥芯向上運動，達到主閥開啟介質流通的目的。
當電磁閥線圈斷電后，磁場消失，動鐵芯在彈簧力的作用下復位，將副閥關閉，此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在彈簧力和壓力差的雙重作用下，使主閥芯復位，將主閥關閉，介質流斷。

先導式防爆電磁閥規格參數：
公稱通徑   DN40-300
原理結構   先導式
密封材料   NBR
閥體材質   鑄鐵、WCB
環境溫度   -10℃～+60℃
流體溫度   C1組:-5℃～＋80℃
適用流體   氣體、液體等中性介質
連接方式   法蘭式
流體粘度   ≤22mm2/S（50mm2/S以下可特制）
安裝方式   閥體水平，線圈向上（其它方式可定制）
防護等級   普通型IP54，防爆型IP65

不銹鋼先導式防爆電磁閥選型規范：
代號       功能名稱   功能說明
K         常開型     通電閥關，斷電閥開
E         防爆型     防爆等級：Ex dⅡBT4

先導式防爆不銹鋼電磁閥接線標準：
電源電壓 220V 110VAC50/60Hz24V 12VDC
額定功率通徑≤100mm,30W;通徑≥125mm,50W
電壓公差 ±10%
電氣連接普通型：標準接線盒
防爆型：M20*1.5 內置接線盒

先導式防爆電磁閥尺寸規格：

型號規格	通徑[mm]	Kv值	工作壓力［bar］	外形尺寸[mm]
型號規格	通徑[mm]	Kv值	工作壓力［bar］	L	H	D1	n-d
DN40F	40	21	0.3~8	165	196	Φ110	4-Φ17
DN50F	50	30	0.3~8	195	200	Φ125	4-Φ17
DN65F	65	52.5	0.3~8	256	280	Φ145	4-Φ18
DN80F	80	81.7	0.3~8	277	287	Φ160	4-Φ18
DN100F	100	128.4	0.3~8	350	330	Φ180	8-Φ18
DN125F	125	221.7	0.3~8	425	437	Φ210	8-Φ18
DN150F	150	291.7	0.3~8	455	460	Φ240	8-Φ22
DN200F	200	513.5	0.3~8	560	547	Φ295	8-Φ22
DN250F	250	680.5	0.3~8	730	580	Φ350	12-Φ22
DN300F	300	950.7	0.3~8	850	620	Φ400	12-Φ22

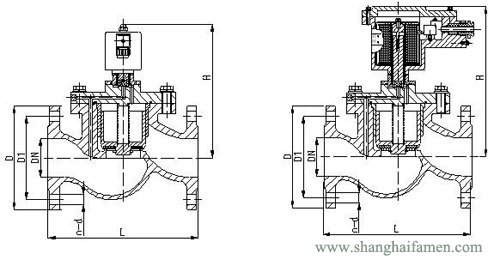

防爆型先導式電磁閥結構圖：
先導式防爆電磁閥結構圖
