直動式蒸汽電磁閥

發布時間：2008-07-07　瀏覽：次

直動式蒸汽電磁閥具有啟動速度快的突出優點，常應用于快速切斷的場合，分步直動式蒸汽電磁閥型號齊全，上海川耐閥門直動式蒸汽電磁閥專業生產廠家，連續數十年分步直動式蒸汽電磁閥生產經驗。
分布直動式蒸汽電磁閥廣泛應用于醫療儀器、水質分析、環境測定裝置、飲料流體（咖啡機、飲水機、豆漿機）、噴淋設備、氣動裝置（汽車按摩椅、汽車安全氣囊、減震系統、醉駕斷油控制系統、空氣懸掛系統、按摩椅）、生物工程、大氣/廢氣測試、透析裝置、油壓的系統、水壓的系統、食品和電子等行業和領域。

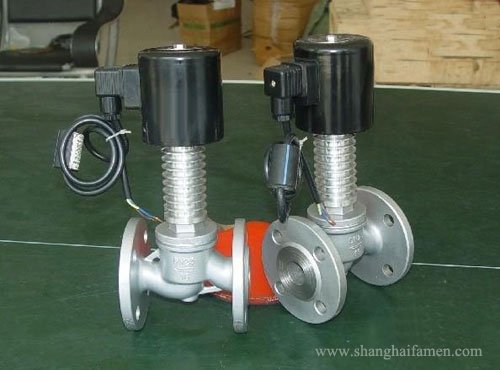

直動式蒸汽電磁閥

蒸汽電磁閥規格參數：
公稱通徑　　DN15-50
原理結構　　分步直動式
閥體材質　　SS304、321、302（SS316批量可特制）
密封材料　　NBR、FKM、PTFE、紫銅
適用流體　　氣體、液體,蒸汽、真空、導熱油等
環境溫度　　-25℃～+60℃（防爆型-20℃～+50℃）
流體溫度　　C2:-20~90℃,C5: -25~220℃
流體粘度　　≤22mm2/S（50mm2/S以下可特制）
連接方式　　內螺紋
安裝方式　　水平，線圈向上（禁止垂直安裝）
防護等級　　普通線圈IP54，防爆線圈IP65
*信號反饋裝置限于工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar
*國家級防爆監督站檢驗合格
*位置受限。S、X1、N同一臺閥只能選擇其中一種功能
*手動裝置特點：直接打開主閥芯，無需壓差條件

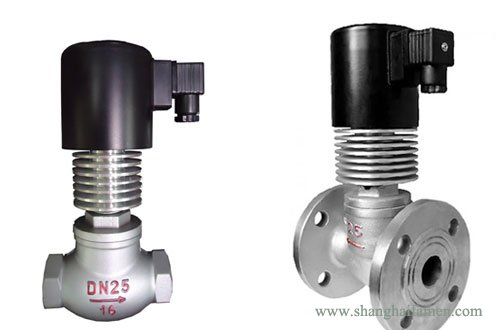

直動式蒸汽電磁閥

直動式高溫蒸汽電磁閥型號規格：

型號規格	通徑[mm]	Kv值	最小壓差[bar]		最大工作壓力[bar]		特制常閉型
型號規格	通徑[mm]	Kv值	標準型	X1/N	常閉型	常開型	工作壓力范圍[bar]
15	15	2.8	0	1	16	8	1~40
20	20	5.4	0	1	16	8	1~40
25	25	8.5	0	1	16	8	1~40
32	32	14	0	1	16	8	1~40
40	40	18	0	1	16	8	1~40
50	50	28	0	1	16	8	1~40

耐高溫蒸汽分步直動式電磁閥選型標準：
代號   功能名稱    功能說明
K     常開型      通電閥關，斷電閥開
E     防爆型      防爆等級：Ex dⅡBT4
S     帶手動操作可手動打開或關閉本閥
X1     遠程信號反饋無源機械觸點，適用氣體介質
N     帶止回功能限制流體單向流動，防止倒流
J     配節能模塊降低線圈溫升和功耗，延長線圈壽命

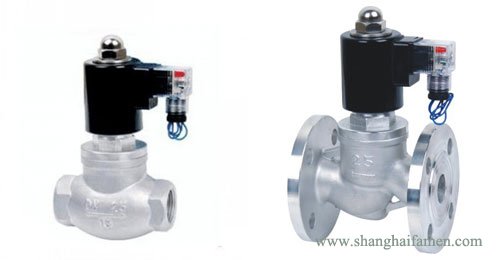

直動式蒸汽電磁閥

蒸汽用直動式電磁閥接線規范：
常規電壓　　　　220V AC 50/60Hz24V DC
特制電壓　　　　AC 50/60Hz：380V110V48V36V24V；DC：220V、110V、48V、12V
額定功率　　　　AC:通徑≤25mm,45VA; ≥32mm,70VA；DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差　　　　±10%
電氣連接　　　　普通型：標準接線盒；防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）

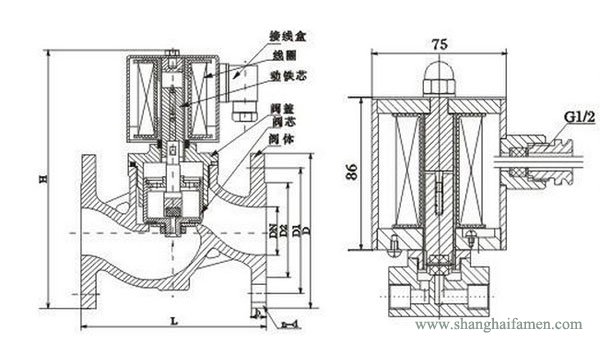

直動式蒸汽電磁閥結構：
