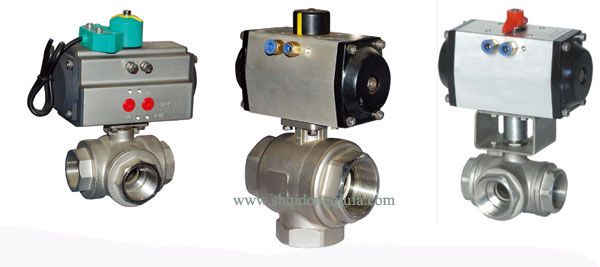

氣動三通絲扣球閥 螺紋 不銹鋼

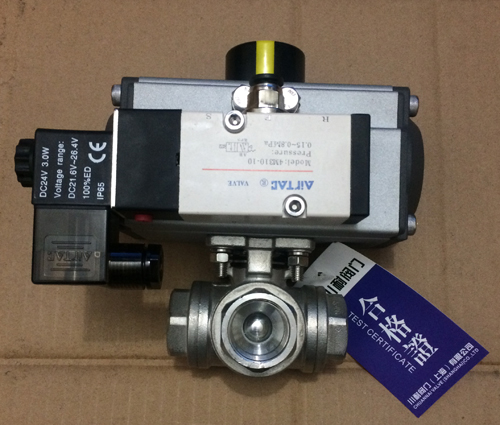

氣動三通絲扣球閥任一通口均可用作為入口使用，密封性能好，氣動執行器采用優質AT、GT、AW系列氣動執行機構開啟速度快，執行穩定不會產生振動或卡頓，氣動三通絲扣球閥的結構可根據工況需要選擇L型或T型通道，氣動三通螺紋球閥安裝方便，電磁閥和限位開關可根據介質或者工況要求選擇是否需要防爆型規格。

四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。氣動三通絲扣球閥T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。


絲扣連接氣動三通球閥規格參數：

公稱通徑DN(mm)	10	15	20	25	32	40	50
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三段式分體式閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的±2%
可調范圍	250：1
配置執行機構	GT、AT、ST、SR系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

氣動三通絲扣球閥配置標準：

執行器型號	GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動三通螺紋球閥尺寸：

通徑DN	英寸"	連接尺寸
mm	inch (G)	L	L1	H	A
10	3/8	60	30	57	110
15	1/2	72	36	68	110
20	3/4	85	42	70	110
25	1	91	46	80	140
32	11/4	110	55	85	140
40	11/2	122	61	100	180
50	2	145	72	110	180

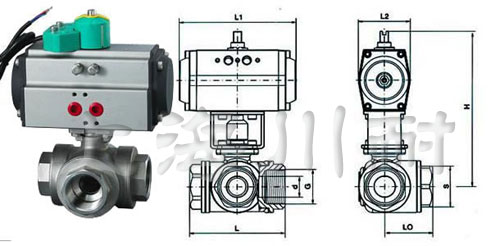

不銹鋼氣動三通球閥絲扣結構圖：
